RIVESTIMENTO DI STRUTTURE VERTICALI INTERRATE CON PRESENZA DI ACQUA IN DILAVAMENTO

STRATO ANTIUMIDO CONTROTERRA IN MEMBRANA BITUME-POLIMERO

Parete di fondazione in c.a.

Rivestimento di strutture verticali interrate con presenza di acqua in dilavamento - Pannelli isolanti termici XPS

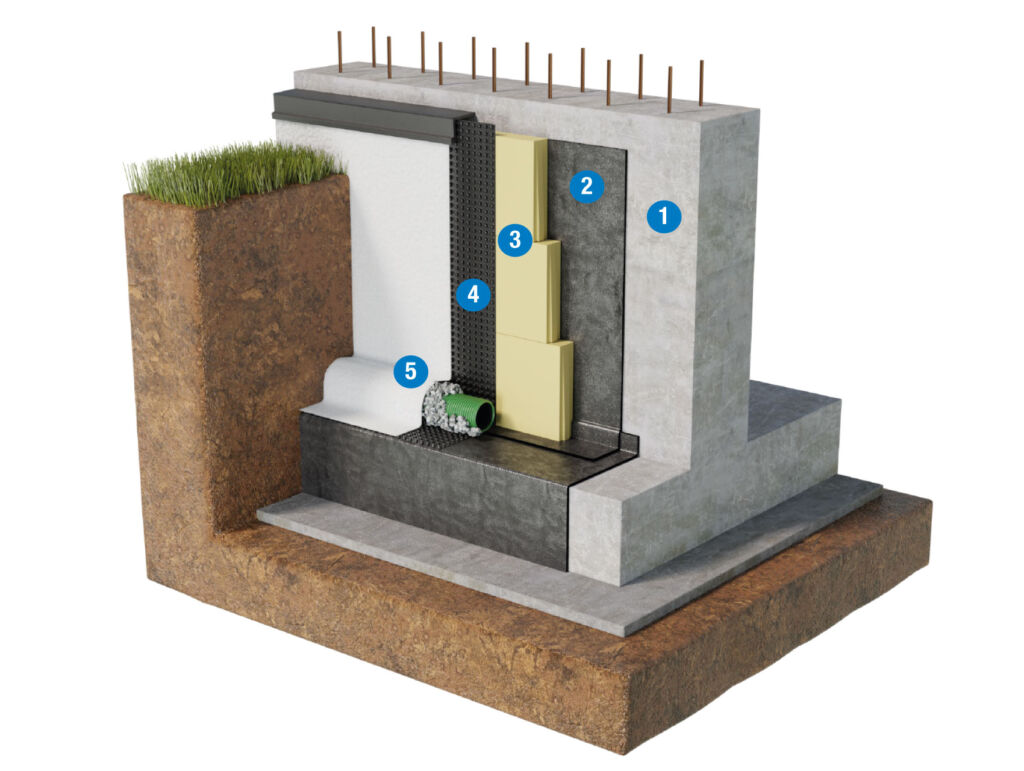

Superficie verticale

  1. Parete di fondazione
  2. Strato antiumido
  3. Elemento termoisolante
  4. Strato di protezione/drenaggio
  5. Elemento di raccolta ed evacuazione acqua in dilavamento

I prodotti e la soluzione tecnica indicati, rappresentano una selezione nell’ambito della gamma Soprema srl.
Altri prodotti e soluzioni potrebbero comunque essere utilizzate.
A tale scopo contattare l’ufficio tecnico Soprema.

La parete di fondazione dovrà essere:
1. asciutta, liscia, senza vespai o cavità, sporgenze irregolari o appuntite che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con lo strato antiumido

Membrana bitume-polimero-plastomero (BPP) NOVA UP con rinforzo in geotessile non tessuto di poliestere da filo continuo ad alta grammatura.
La faccia superiore è rivestita con film polipropilenico e quella inferiore con film poliolefinico, entrambi termofusibili.
Posa in opera in totale aderenza al supporto mediante rinvenimento a fiamma di gas propano.

  • Lastre in polistirene espanso estruso (XPS) autoestinguente FIBROSTIR* o STYSOL* con resistenza a compressione ≥ 300 kPa (UNI EN 826)  conformi ai criteri  ambientali minimi CAM.
  • Sostenute in posizione verticale mediante incollaggio con EMUFAL SOLID applicato a punti.

Telo in polietilene estruso ad alta densità (HDPE) con struttura a profili tronco-conici NOVAFOND accoppiato a TNT di poliestere.
I teli verranno stesi verticalmente e posti in opera con la faccia ricoperta dal TNT rivolta verso il terreno di riempimento con sormonto delle parti coniche di 10 cm ca. La sommità dei teli verrà fissata meccanicamente alla parete oltre la parte emergente fuori terra della membrana e protetta con un apposito profilo in plastica.

Tubo drenante posto al piede del muro controterra, con riempimento in ghiaia attorno al tubo e ricoperto con il TNT.

Elemento portanteParete di fondazione in getto di cls
Strato antiumidoNOVA UP
Elemento termoisolanteSTYSOL® - FIBROSTIR®
Strato di protezione/drenaggioNOVAFOND
Elemento di raccolta ed evacuazione acquaTubo drenante
